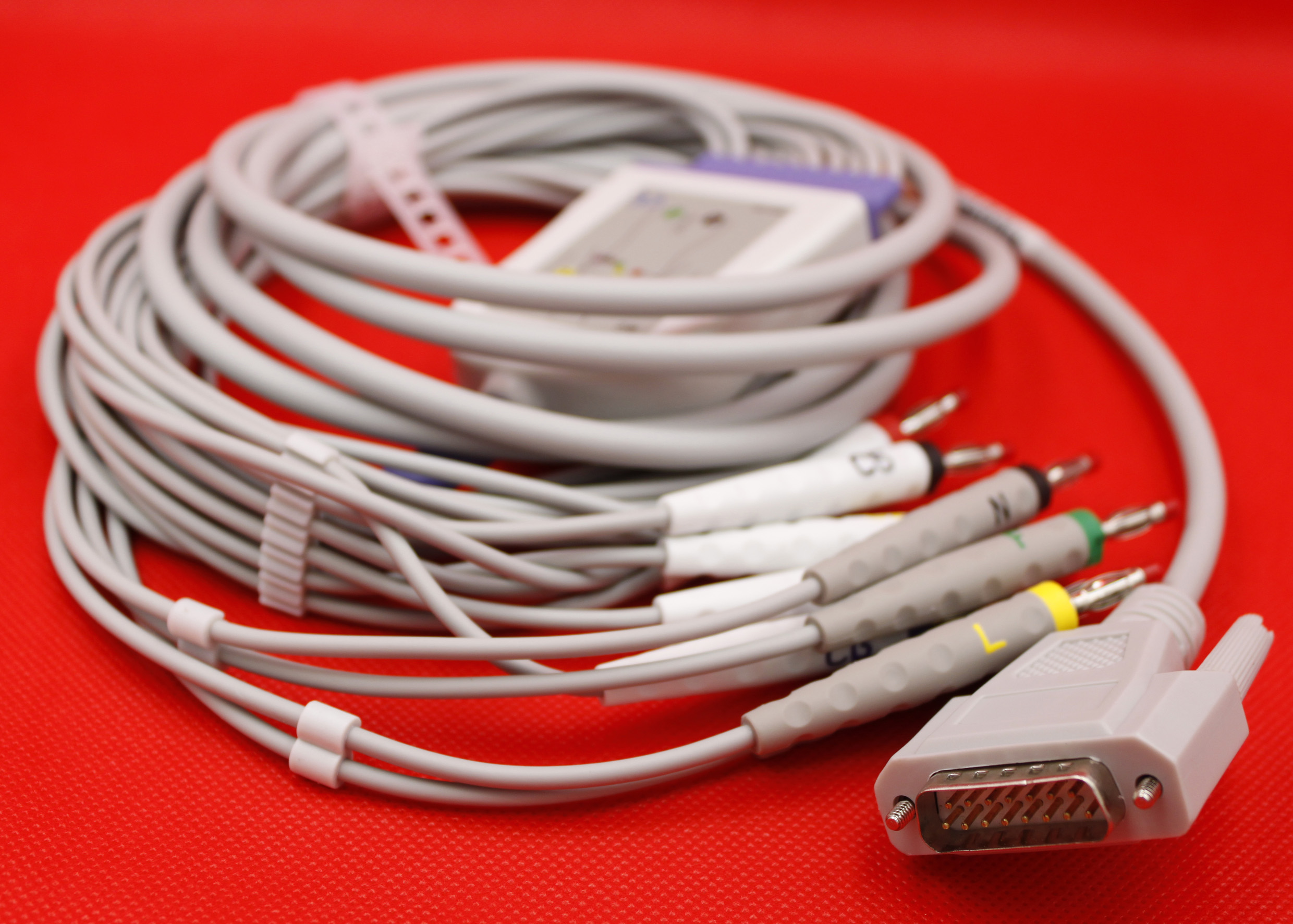

ЭКГ кабель пациента для AXION (Аксион) ЭК1Т-1/3–07 (после 2012 г.в), ЭК1Т-07, ЭК1/3Т, ЭК1/3Т-07, ЭК3Т-02 (кроме ЭКЗТЦ 3/6-04) штекер banana 4мм
 | Артикул: 100001 |
Цена:
9 488 руб
8 344
руб
|
Добавлено |
Наличие на складе: 203 шт. (есть в наличии)
Наименование:
ЭКГ кабель пациента для AXION (Аксион) ЭК1Т-1/3–07 (после 2012 г.в), ЭК1Т-07, ЭК1/3Т, ЭК1/3Т-07, ЭК3Т-02 (кроме ЭКЗТЦ 3/6-04) штекер banana 4мм
Технические характеристики:
|
Заводской артикул Аксион:
ЮМГИ685.622.002 (ЮМГИ 685622.002)
ЮМГИ685.622.006 (ЮМГИ 685622.006)
ЮМГИ685.622.035 (ЮМГИ 685622.035)
кроме ЮМГИ685.622.031 (ЮМГИ 685622.031)
Общие сведения
Совместим с Электрокардиографами: Аксион ЭК1Т-1/3-07, ЭК3Т-02
Кабели применяются с Электрокардиографами при обследовании пациентов в территориальных поликлиниках, медико-санитарных частях, диагностических центрах, терапевтических, кардиологических отделениях, центрах реабилитации, при кардиологических скринингах населения, обследовании спортсменов, профессиональном отборе.
Характеристики Штекер, тип "банан"
Диаметр штекера, мм 4
Длина основного кабеля, м 1,5
Длина проводов конечностных отведений, м 1
Длина проводов грудных отведений, м 0,8
Общая длина кабеля, м 2,5
Тип подключения к прибору DB 15M (он же 15 DIN (2 ряда контактов 7 и 8 штук) - крепится к электрокардиографу двумя винтами
Масса кабеля с отведениями без упаковки не более, гр 800
Защита от дефибрилляции есть
Защита от внешних помех есть
ЭКГ кабель Аксион эк1т 07, AXION
ЭКГ кабель Аксион эк1т 07 предназначен для кардиографов Аксион серии: ЭК1Т-07 "Аксион", ЭК1Т - 1/3-07 «Аксион», ЭК3Т-02; заводская модификация - цельнолитой – ЮМГИ685.622.006; разборный – ЮМГИ685.622.035.
ЭКГ кабель Аксион эк1т 07 - это кабель для функциональной работы кардиографа АКСИОН, который позволяет через подсоединённые электроды производить замер показаний работы сердечной мышцы. В связи с активным использованием, при работе кардиографа, кабель экг наряду с электродами чаще всего нуждается в регламентной замене для качественной работы кардиографа.
ЭКГ кабель Аксион эк1т 07 технические характеристики:
Количество отведений для пациента– 10
6 отведений для грудных электродов, с цветовыми обозначениями: синий, зелёный, чёрный, красный, жёлтый, коричневый, максимальная длина от блока развёртки 790мм
4 отведения для конечностных электродов: зелёный, жёлтый, красный, черный, (длина конечностных отведений экг кабеля больше длины отведений для грудных электродов , длина от узла развёртки1170мм.
«Папа» ЭКГ кабеля 15 DIN
Максимальная длина 3480мм
Масса экг кабеля до 360 гр.
Температура эксплуатации -5-50°С
Позволяет проводить дефибрилляцию
Штекера для электродов диаметр 4мм
Обозначение штекера «банан» ( по заказу может быть «din» или кнопочный для одноразовых электродов)
Защита от внешних помех – в наличии.
Страна производства КНР, завод Siemens
ЭКГ кабель Аксион эк1т 07 отведения
ЭКГ кабель Аксион эк1т 07 особенности:
ЭКГ кабель Аксион эк1т 07 разработан для кардиографов Аксион ижевского холдинга AXION. Подсоединение к телу экг посредством разъёма 15 din, крепление к аппарату экг через 2 винта с ручным завинчиванием.
ЭКГ кабель Аксион эк1т 07 дополнительно:
ЭКГ кабель Аксион эк1т 07 и другие кабели экг иногда называют: кабель кардиографа, экг хвост, кабель пациента, экг кабель отведений, кабель электродов для экг, кабель показаний кардиографа, кабель для ЭКГ электродов Аксион.
Европейский стандарт IEC Расположение на теле пациента
Индикация Цвет
R Красный правая рука
L Желтый левая рука
F Зеленый левая нога
N Черный правая нога
C1 Белый / Красный в 4-м межреберье справа от грудины
C2 Белый / Желтый в 4-м межреберье слева от грудины
C3 Белый / Зеленый на 5-м ребре, в геометрической серединемежду С2 и С4
C4 Белый / Коричневый в 5-м межреберье по левой среднеключичной линии
C5 Белый / Черный на уровне С4 по передней подмышечной линии
C6 Белый / Фиолетовый на уровне С4 по средней подмышечной линии
Кабель ЭКГ
Кабель для ЭКГ - составной элемент любого кардиографа. Благодаря ветвям кабеля для электрокардиографа снимаются показания с конечностей и грудного отдела пациента на блок ЭКГ для дальнейшей расшифровки.
Устройство Кабеля ЭКГ:
центральный жгут с наконечником; через наконечник(папа) кабель экг соединяется с телом кардиографа, Разъём ЭКГ (мама);
узел стыковки ветвей кабеля отведения ЭКГ и центрального кабеля ЭКГ;
ветви кабеля ЭКГ - количество зависит от канальности кардиографа;
наконечники ветвей - токосъёмники, к которым подключаются электроды.
Кабель ЭКГ подразделяется:
В зависимости от классификации и канальности аппарата, кабель для электрокардиографа может быть одно-канальным, трёх-канальным, шести и более канальным.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Кабель ЭКГ как выбрать:
При заказе кабеля для электрокардиографа необходимо указать марку или производителя кардиографа. В редких случаях требуется год выпуска кардиографа и канальность кабеля, то есть устройство кабеля ЭКГ.
Кабель ЭКГ также называют: кабель отведения экг, кабель отведений кардиографа, кабель отведений, кабель пациента для электрокардиографа, кабель пациента для ЭКГ, хвост ЭКГ, хвост отведений, шнур экг, жгут кардиографа, жгут кабелей экг, токосъёмник ЭКГ, кабель-канал ЭКГ, кабель для ЭКГ, кабель электрокардиографа.
Вместе с кабель для экг (кабель отведения ЭКГ) ищут: электрод конечностный, электрод прижимной, электрод грудной, перо ЭКГ, бумага ЭКГ, электрод ЭКГ.
Кабель ЭКГ
Кабель для ЭКГ - это неотъемлемая часть электрокардиографа. С помощью кабеля для ЭКГ берутся показатели у пациента для дальнейшей их расшивровки с аппарата ЭКГ. Кабель ЭКГ имеет несколько названий: кабель отведения кардиографа, кабель отведений, шнур экг, кабель отведения экг, токосъёмник ЭКГ, кабель пациента для электрокардиографа, кабель пациента для ЭКГ, хвост ЭКГ.
Кабель электрокардиографа состоит из основного жгута с наконечником, через который кабель соединяется с аппаратом ЭКГ, из узла стыковки ветвей кабеля отведения ЭКГ и центрального кабеля, ветвей кабеля, количество которых меняется в зависимости от канальности кардиографа, и наконечников ветвей, так называемых токосъемников, к которым присоединяются электроды.
Кабель ЭКГ классифицируется в зависимости от аппарата ЭКГ, бывают одноканальные, трехканальные, шестиканальные и другие кабели ЭКГ.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Прежде чем купить кабель ЭКГ, необходимо выяснить марку электрокардиографа, а так же желательно знать его канальность.
Кабель пациента – необходимый для аппарата ЭКГ расходный материал, с помощью которого к электрокардиографу присоединяются ЭКГ-электроды, позволяющие осуществить запись сигналов сердечной активности. Обычно кабель имеет 10 отведений для грудных и конечностных электродов (однако встречаются кабели с 7 или 2 отведениями). Купить электрокардиограф.
Штекеры для грудных электродов имеют стандартные цвета (красный, жёлтый, зелёный, синий, чёрный, коричневый) и стандартное расположение; данные об этом утверждены ГОСТ, а также американским и европейским стандартами индикации и цветовой маркировки проводов. Средняя длина провода – от 2100 до 3120 мм в разных моделях, длина грудных отведений – от 670 мм и конечностных – от 1150 мм. Рекомендуемая температура эксплуатации – 10-40?С.
Большинство ЭКГ-кабелей пациента жестко крепится к корпусу кардиографа двумя винтами М4. По такому типу присоединяются кабели почти во всех отечественных и импортных аппаратах ЭКГ. Болты обеспечивают крепкую и надёжную фиксацию, и при выборе кабеля предпочтение отдаётся, как правило, именно такому креплению. Другой вариант – фиксация при помощи двух прижимных металлических усов (впрочем, в отечественном оборудовании она не используется).
По типу разъёма выделяют банановый и клипсовый кабели пациента. Банановый кабель пациента используется с многоразовыми электродами, а клипсовый – с одноразовыми. Чтобы использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами, присоединяют специальные адаптеры. Банановый кабель подключается к ЭКГ-аппарату через стандартный разъём 15 Din.
ЭКГ-кабели пациента достаточно дорогостоящи, т.к. представляют сложную систему для переноса сигнала на электрокардиограф. Отечественные кабели пациента отличаются более демократичной ценой, однако следует отметить, что не все они имеют защиту от дефибрилляции и достаточный уровень помехозащищённости.
Кабель пациента для ЭКГ разработаны для уменьшения электрических помех из-за токов утечки, существующих в окружающей среде и приводящих к нарушениям при записи ЭКГ.
Упаковка: Количество в упаковке 1 шт., каждый кабель, оснащен инструкцией для использования, упакован индивидуально в полиэтиленовом пакете с соответствующим ярлыком, указывающим все идентификационные данные продукта.
Использование
o Воткните коннектор «кабеля пациента» в специальное гнездо электрокардиографа.
o Нанесите слой электропроводного геля на кожу в местах, соответствующих указанным в таблице индикация и цветовая маркировка электродов.
o Если используются одноразовые самоклеющиеся электроды, то не используйте электропроводный гель.
o Поместите электроды на грудную клетку и конечности на подготовленные места.
o Подсоедините каждый проводок «Кабеля пациента» с соответствующим электродом.
o Включите электрокардиограф и начните запись.
o После окончания записи отсоедините провода «кабеля пациента» от электродов.
o Индикация и цветовая маркировка электродов и их расположение на теле пациента:
ЭКГ-кабель является обязательным элементом кардиографа. Представляет собой систему связующих проводов, которые рассчитаны на стандартное количество отведений. Имеет функцию обеспечения контакта электрического поля пациентов с воспринимающей аппаратурой. Ветви кабеля для электрокардиографа позволяют считывать показания с грудного отдела и конечностей пациента, подавать их на блок ЭКГ для последующей расшифровки.
Конструкция ЭКГ-кабеля:
• центральный жгут, оснащенный наконечником; с помощью наконечника (папа) ЭКГ-кабель соединяется с блоком электрокардиографа (разъем ЭКГ – мама);
• ветви ЭКГ-кабеля (количество ветвей определяется канальностью кардиографа);
• узел стыковки для ветвей кабеля отведения с центральным кабелем ЭКГ;
• наконечники ветвей – снимают ток, к ним подключают электроды.
В зависимости от канальности кардиографа и классификации ЭКГ-кабель может быть одно-, трех-, шестиканальным и более.
Многоканальные кабели отведения оснащены 4 ответвлениями для конечностей и 6 ответвлениями для снятия показаний с грудной клетки.
Кабель электрокардиографа состоит из основного жгута с наконечником, через который кабель соединяется с аппаратом ЭКГ, из узла стыковки ветвей кабеля отведения ЭКГ и центрального кабеля, ветвей кабеля, количество которых меняется в зависимости от канальности кардиографа, и наконечников ветвей, так называемых токосъемников, к которым присоединяются электроды.
Кабель ЭКГ классифицируется в зависимости от аппарата ЭКГ, бывают одноканальные, трехканальные, шестиканальные и другие кабели ЭКГ.
От одного до трёх каналов кабель экг имеет 4 конечностных ответвления и 1 ответвление - канал для грудного электрода.
От шести каналов и выше кабель отведений имеет 4 конечностных ответвления и 6 ответвлений для каналов грудных электродов.
Прежде чем купить кабель ЭКГ, необходимо выяснить марку электрокардиографа, а так же желательно знать его канальность.
Кабели пациента для ЭКГ — система связующих проводов, рассчитанных на стандартное количество отведений. Являются обязательным элементом электрокардиографического исследования. Поддерживают контакт электрического поля пациента с воспринимающей аппаратурой. Во многих современных моделях присутствует функция защиты от дефибриляции.
ЭКГ-кабели, предлагаемые на рынке медицинской техники, не идентичны по размеру и типу крепления разъёмов к корпусу кардиографа (при помощи пружинных усов либо крепёжных винтов).
Существуют разные модификации, рассчитанные на конкретные модели электрокардиографов. Однако, независимо от спецификации, сохраняется классическая цветовая маркировка, рекомендуемая медицинскими стандартами.
Таким образом, главный критерий при выборе этого аксессуара — совместимость с применяемой аппаратурой. Хотя ЭКГ-исследования имеют дело с токами сверхмалой интенсивности, важный момент при выборе набора кабелей — надежность производителя как гарантия абсолютной безопасности предлагаемых изделий.
Пациентные кабели
Защитите Ваше оборудование от поломок и преждевременного изнашивания!
Используйте только принадлежности и расходные материалы, рекомендованные нами для гарантии точности регистраций, качества печати и надежной работы прибора.
Вы можете приобрести электрокардиографов с банановым или клипсовым кабели пациента:
- Банановый кабель пациента используется с многоразовыми электродами.
S
f - Клипсовый кабель пациента используется с одноразовыми электродами.
S
H - Специальные адаптеры дают возможность использовать банановый кабель пациента с одноразовыми и биоадгезивными электродами.
Внимание!
Токопроводящие части кабеля пациента, электроды или соответствующие подключения компонентов, контактирующих с пациентом и защищенных от разряда дефибриллятора, включая нейтральный провод кабеля пациента и электроды, не должны соприкасаться с другими токопроводящим частям, в том числе с защитным заземлением. В противном случае может произойти короткое замыкание с риском поражения пациента электрическим током и повреждения устройства.
Во избежание травмирования пациента или повреждения прибора не подключайте отведения пациента к каким-либо другим устройствам или сетевым розеткам.
Всегда правильно подключайте кабель пациента и отведения во время дефибрилляции. В противном случае подключенные отведения могут быть повреждены.
